Step -1:

Preparations: At first the workingspace should be prepared. Of course you need a soldering-iron (with a fine tip, anything between 0.5 mm and 1 mm) and solder (something between 0.3 mm and 1 mm). A fine side cutter and tweezers will be usefull, too. People without SMT-experience might want to read the SMT-Soldering-Instructions.

Step 0:

Completeness: The Kit should contain the following parts:

• 1 x Atmel Mega88 Microcontroller
• 1 x 1500 Ohm Resistor
• 2 x 33 pico Farad Capacitor
• 3 x 100 nano Farad Capacitor
• 1 x 1N4004 Diode
• 1 x 1N4148 Diode
• 1 x BC848C Transistor
• 1 x 100 Ohm Resistor
• 2 x 3V6 Z-Diode
• 1 x 78L05 Voltageregulator
• 1 x MAX485
• 1 x 4,7 Ohm Resistor
• 1 x 16 MHz Crystal
• 1 x TSOP1738
• 2 x 68 Ohm Resistor
• 1 x 1x4pin USB-Connector
• 1 x IR-LED

Step 1:

Einlöten des 78L05 Spannungsreglers auf der Unterseite Dabei die richtige Ausrichtung des Spannungsreglers beachten, die abgeschrägte Kante soll zur Platinenmitte zeigen.

Step 2:

Einlöten des Max485 auf der Unterseite Dabei die richtige Ausrichtung des Max485 beachten, die abgeschrägte Kante soll zur Platinenmitte zeigen.

Step 3:

Einlöten der 30 pico Farad Kondensatoren auf der Unterseite

Step 4:

Einlöten des 100 nano Farad Kondensators auf der Unterseite

Step 5:

Einlöten des BC848C Transistors auf der Unterseite

The PCB now has to be turned over.s

Step 6:

Einlöten des Atmel Mega88 Microcontrollers auf der Oberseite Dabei die richtige Ausrichtung des Microcontrollers beachten, die Ecke mit dem Punkt soll in Richtung der beiden Bohrlöcher des Quarzes zeigen.

Step 7:

Einlöten der 3V6 Z-Dioden auf der Oberseite Dabei die richtige Ausrichtung der Dioden beachten, die Ringe sollen in Richtung der Stiftleiste des USB-Anschlusses zeigen.

Step 8:

Einlöten des 1500 Ohm Widerstandes auf der Oberseite

Step 9:

Einlöten der 68 Ohm Widerstände auf der Oberseite

Step 10:

Einlöten des 100 Ohm Widerstandes auf der Oberseite

Step 11:

Einlöten des 4.7 Ohm Widerstandes auf der Oberseite

Step 12:

Einlöten der 100 nano Farad Kondensatoren auf der Oberseite

Step 13:

Einlöten der 1N4004 Diode auf der Oberseite Dabei die richtige Ausrichtung der Diode beachten, der Ring soll in Richtung der Platinenmitte zeigen.

Step 14:

Einlöten der 1N4148 Diode auf der Oberseite Dabei die richtige Ausrichtung der Diode beachten, der Ring soll in Richtung der im letzten Schritt eingelöteten 1N4004 Diode zeigen.

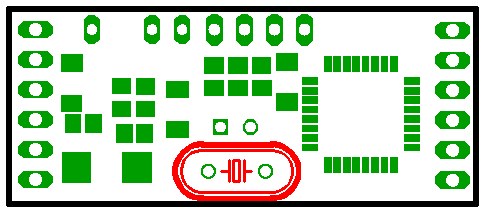

Step 15:

Einlöten des 16 MHz Quarz auf der Oberseite

Step 16:

Einlöten der Stiftleisten auf der Oberseite

Step 17:

Einlöten der Stiftleiste für USB auf der Oberseite

Step 18:

Einlöten des TSOP1738 auf der Oberseite Dabei den TSOP nicht bis zum Anschlag durch die Löcher der Platine stecken, sondern etwa 5 mm oberhalb der Platine stehen lassen, damit man ihn später so umbiegen kann, dass er auf der Platine liegt.

Step 19:

Einlöten der Infrarot-LED auf der Oberseite Dabei die richtige Ausrichtung der Diode beachten, die Leuchtdiode wird von der Oberseite so eingesteckt, dass die abgeflachte Seite (die auch das kürzere Bein hat) zur grossen 1N4004 Diode zeigt.
