Fnordlicht Lötanleitung

Schritt -1:

Vorbereitungen Als erstes sollte der Arbeitsplatz eingerichtet werden. Natürlich braucht man einen Lötkolben (mit feiner Spitze, irgendwas zwischen 0,5 mm und 1 mm) und Lötzinn (irgendwas zwischen 0,3 mm und 1 mm). Ausserdem sind ein feiner Seitenschneider und eine Pinzette hilfreich. Wer noch keine SMD-Löterfahrung hat, findet bei mir auch eine SMD-Lötanleitung.

Schritt 0:

Vollständigkeit Im Bausatz sollten folgende Teile enthalten sein:

1 x Atmel Mega88 Microcontroller
12 x 3300 Ohm Widerstand
12 x 33 Ohm Widerstand
5 x 1500 Ohm Widerstand
2 x 33 pico Farad Kondensator
3 x 100 nano Farad Kondensator
11 x 1N4148 Diode
1 x Dataflash
1 x 10k Ohm Widerstand
13 x BC848C Transistor
1 x 100 Ohm Widerstand
2 x 3V6 Z-Diode
1 x 78L05 Spannungsregler
1 x MAX485
1 x 4,7 Ohm Widerstand
1 x 16 MHz Quarz
9 x rote LED
9 x grüne LED
9 x blaue LED
9 x weiße LED
1 x TSOP1738
2 x 68 Ohm Widerstand
1 x 2x3pin ISP-Anschluss
1 x 1x4pin USB-Anschluss
1 x IR-LED
1 x 4er Schraubklemme

Schritt 1:

Einlöten des Atmel Mega88 Microcontrollers auf der Oberseite Dabei die richtige Ausrichtung des Microcontrollers beachten, die Ecke mit dem Punkt muss in Richtung der 4 grossen Lötpads des Stromanschlusses zeigen.

Nun muss die Platine umgedreht werden.

Schritt 2:

Einlöten der 12 3300 Ohm Widerstände auf der Unterseite

Schritt 3:

Einlöten der 12 33 Ohm Widerstände der Unterseite

Schritt 4:

Einlöten der 4 1500 Ohm Widerstände auf der Unterseite

Schritt 4a:

Einlöten des 1500 Ohm Widerstandes auf der Unterseite

Schritt 5:

Einlöten der 2 33 pico Farad Kondensatoren auf der Unterseite

Schritt 6:

Einlöten der 3 100 nano Farad Kondensatoren auf der Unterseite

Schritt 7:

Einlöten der 5 1N4148 Dioden auf der Unterseite Dabei die richtige Ausrichtung der Dioden beachten. Die Ringe der oberen 4 Dioden, die in einer Reihe liegen, muss auf der Seite der 6 eng zusammenliegenden Lötpads der Widerstände des USB-Anschlusses liegen. Der Ring der fünften Diode muss in die entgegengesetzte Richtung zeigen.

Schritt 7a:

Einlöten der 2 1N4148 Dioden auf der Unterseite Dabei die richtige Ausrichtung der Dioden beachten, der Ring auf der näher am seitlichen Platinenrand liegenden Diode zum näher am vorderen Platinenrand liegt, der Ring der anderen Diode soll auf der anderen Seite liegen.

Schritt 8:

Einlöten des 10k Ohm Widerstandes auf der Unterseite

Schritt 9:

Einlöten des Dataflash auf der Unterseite Dabei auf die richtige Ausrichtung des Dataflash achten, die Ecke mit dem Punkt muss zur Platinenecke zeigen.

Schritt 10:

Einlöten des Transistors auf der Unterseite

Schritt 11:

Einlöten des 100 Ohm Widerstandes auf der Unterseite

Schritt 12:

Einlöten der 3V6 Z-Diode auf der Unterseite Dabei die richtige Ausrichtung der Diode beachten, der Ring der Diode soll zum Platinenrand zeigen.

Schritt 13:

Einlöten der 2 68 Ohm Widerstände auf der Unterseite

Nun muss die Platine umgedreht werden.

Schritt 14:

Einlöten der 12 BC848C Transistoren auf der Oberseite

Schritt 15:

Einlöten des 78L05 Spannungsreglers auf der Oberseite Dabei die richtige Ausrichtung des Spannungsreglers beachten, Die abgeschrägte Kante soll zur Platinenvorderkante zeigen.

Schritt 16:

Einlöten der 5 1N4148 Dioden auf der Oberseite Dabei die richtige Ausrichtung der Dioden beachten, der Ring der 4 Dioden der oberen Reihe soll in Richtung der 4 Löcher der Stiftleiste des USB-Anschlusses zeigen, der Ring der fünften Diode soll zur Platinenmitte zeigen.

Schritt 17:

Einlöten des Max485 auf der Oberseite Dabei die richtige Ausrichtung des Max485 beachten, die Abgeschrägte Kante muss zum Atmel zeigen.

Schritt 18:

Einlöten des 4.7 Ohm Widerstandes auf der Oberseite

Schritt 19:

Einlöten der 3V6 Z-Diode auf der Oberseite Dabei die richtige Ausrichtung der Dioden beachten, der Ring der Diode muss zur Platinenkante zeigen.

Schritt 20:

Einlöten des 16 MHz Quarz auf der Oberseite

Schritt 21:

Einlöten der roten LEDs auf der Oberseite Dabei die richtige Ausrichtung der Dioden beachten, die Leuchtdioden werden von der Oberseite so eingesteckt, dass die abgeflachte Seite (die auch das kürzere Bein hat) zur Seite der Stiftleiste des USB-Anschlusses zeigt.

Schritt 22:

Einlöten der grünen LEDs auf der Oberseite Dabei die richtige Ausrichtung der Dioden beachten, die Leuchtdioden werden von der Oberseite so eingesteckt, dass die abgeflachte Seite (die auch das kürzere Bein hat) zur Seite der Stiftleiste des USB-Anschlusses zeigt.

Schritt 23:

Einlöten der blauen LEDs auf der Oberseite Dabei die richtige Ausrichtung der Dioden beachten, die Leuchtdioden werden von der Oberseite so eingesteckt, dass die abgeflachte Seite (die auch das kürzere Bein hat) zur Seite der Stiftleiste des USB-Anschlusses zeigt.

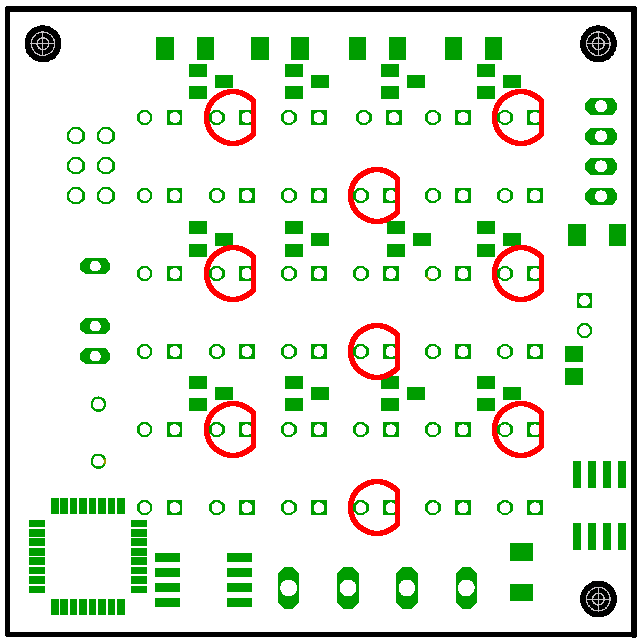

Schritt 24:

Einlöten der weißen LEDs auf der Oberseite Dabei die richtige Ausrichtung der Dioden beachten, die Leuchtdioden werden von der Oberseite so eingesteckt, dass die abgeflachte Seite (die auch das kürzere Bein hat) zur Seite der Stiftleiste des USB-Anschlusses zeigt.

Schritt 25:

Einlöten des TSOP1738 auf der Oberseite Dabei den TSOP nicht bis zum Anschlag durch die Löcher der Platine stecken, sondern etwa 1 cm oberhalb der Platine stehen lassen, damit man ihn später so umbiegen kann, dass er eine Diagonale zwischen LED und Platinenkante bildet.

Schritt 26:

Einlöten des USB-Anschlusses auf der Oberseite

Schritt 27:

Einlöten des ISP-Anschlusses auf der Oberseite

Schritt 28:

Einlöten des Strom und RS485-Anschlusses auf der Oberseite

Schritt 29:

Einlöten der Infrarot-LED auf der Oberseite Dabei die richtige Ausrichtung der Diode beachten, die Leuchtdiode wird von der Oberseite so eingesteckt, dass die abgeflachte Seite (die auch das kürzere Bein hat) zur Stiftleiste des USB-Anschlusses zeigt.
